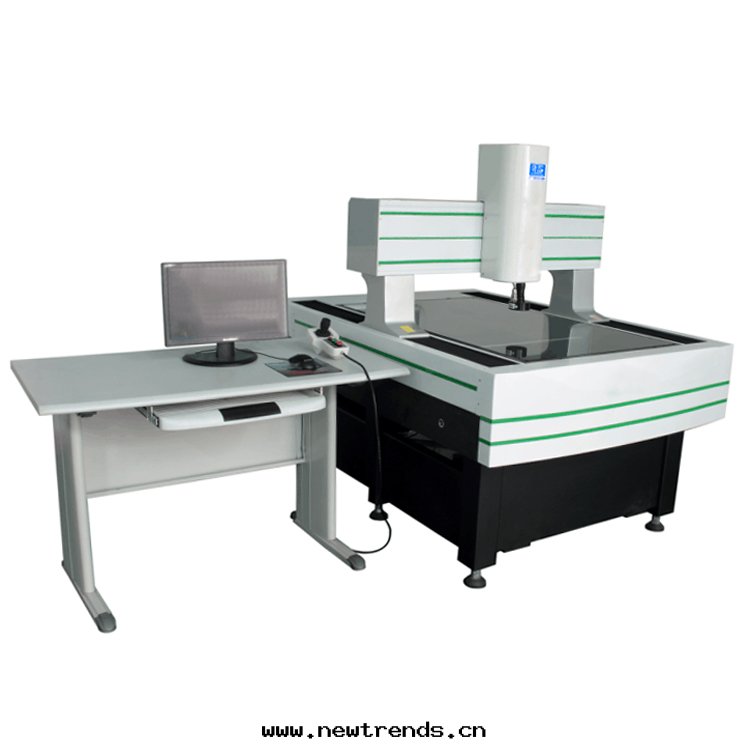

采用天然大理石平闆底座工作台、龍門式結構、钣金头盖。設備精度稳定、环境實應性強、整機坚固不易變形，人性化操作機構設計、結實簡潔大方、測量软件功能強大而且操作簡單。

GX-8060CNC全自動影像測量仪特點：

◆适用于品种多、尺寸複雜、精度要求較高、其效果更加方便快捷，提高檢測測量效率。

◆可實現一機多功能，为用戶大大減少重複購置檢測仪器的成本開支，同时节约人工成本開支及重複購置檢測仪器的使用占地空間。

◆高精度全自動影像仪，CNC三軸控制

◆高精度高強度機台：底座、立柱、工作台皆为000級天然大理石，精度高，稳定性好

◆XYZ三軸均为日本進口精密級静音直線導軌及研磨級滾珠丝杆傳動，壽命长，低噪音

◆三軸均为日本松下伺服馬达驅動控制

◆光栅尺为英國雷尼紹0.1μm開放式貼片式光栅尺

◆POMEAS同軸光學鏡头，可實現編程後全自動測量

◆可選配全自動變倍鏡头，改變倍率不需要取比例尺，有节省校正时間、避免人为誤差

◆500万像CCD相機，高品質的測量画面

◆可選配英國Renishaw接觸式探头

◆可程控五环八區表面光源+高精度平行LED輪廓底光源，适用不同産品的測量

◆專用3D影像測量软件，真正做到高精度、高速、高效率

适用範圍：

适用于各种較大型、加工精度要求高的精密金屬沖壓闆材、塑料、丝印网闆、亞克力闆、LCP 胶片、PCB 闆、LCD\TFT、玻璃盖闆、TP、超大型液晶显示器邊框 等等尺寸精度檢測，且适用于逆向工程平面研發、設計、繪图編輯、實验檢验室等所需二維、 三維檢測等輔助測量行業。

                                                                                                  长度單位：mm

型号GX-8060CNCX\Y\Z測量行程800×600×200mm工作距離95mm外形尺寸Lx*Ly*Lz820×1560×1200最大载荷30Kg仪器重量（约）1000Kg電源220V+10%,50HZ-60HZ示值誤差X/Y軸（3＋L/200）μm計算機聯想品牌商务機：酷睿双核 2.5/內存2G/硬盘500G/19″液晶彩色显示器接觸式測头英國RENISHAW MCP接觸式測头（選配）控制傳動計數系統日本THK研磨級滾珠丝杆日本THK P級直線導軌松下高性能伺服電機全闭环控制系統英國雷尼紹0.5μm 封闭式光學尺（X/Y軸）影像系統美國TEO高清彩色1/3″攝像機+图像卡          影像放大倍數30X-180X高清晰连續變倍鏡头/放大倍率0.7-4.5X可選配：0.5X物鏡，放大倍率15-115X可選配：2X物鏡，放大倍率60-460X光源系統程控八分區环形表面光源+平行輪廓LED冷光源

測量软件：

Inspect是一款真正的複合式软體，研發团隊25年專業量測软體的成功開發經验，将激光、測头和影像完美結合的一款全新的複合式量測软件。

Inspect操作間單、功能強大，集合了CAD導入比对、全图形化显示、快速點擊操作、即时數據比对、報告格式多樣化、演算法先進等多項特點，在演算法的先進和準确度上，也一樣給予保證。

Inspect廣泛地應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB闆、電子元件、半導體、觸控式屏幕、液晶面闆、醫療器材、刀具、軸承、端子等行業。

软件功能

1、完整的幾何尺寸（點、線、面、圆、球、圆柱、弧、圆錐）、形位公差（直線度、平面度、真圆度、真球度、圆柱度、位置度、平行度、垂直度）測量功能。

2、斷電等异常關闭时，软件可自動恢複數據，防止已測量數據無法恢複影響工作效率。

3、提供強大的線性與非線性補償功能，保證機台精度更高。測量結果可轉出 多种樣式EXCEL、WORD編輯，並可設定公差等級，可做 OK、NG 的立即判斷。

4、測量图形化，标注清晰、明了；並可存 IGES、DXF 文件格式，是CAD逆向工程的最佳利器。

5、編程序自學習、阵列複制等功能實現大批量自動檢測，提高工作效率。

6、超強影像去毛邊功能，可避開線段重叠處，斷裂線段。

7、程序設計更簡單，無需記憶任何複雜指令全中文化編輯；所有步骤直接在软件下可视化修改。

8、拼图拍照功能可将图形保存成數位格式，方便後期查看具體细节，也可快速定位。

9、多國語言窗口软件（支持中、英、日、韓、德）。

10、方便快捷的工件坐标系設定（原點、軸擺正、面擺正、旋轉、偏移）。

11、支持鼠标、键盘、屏幕、搖杆等多种方式移動，更方便尋找測量对象。

12、支持快速自動对焦，減少人为誤差。

13、快速定位（要素區 繪图區 數字區 图片導航等）到被測區域。

14、超強影像去毛邊功能，可避開線段重叠處，斷裂線段。

15、多种方式影像尋邊工具，測量元素方式更簡單、精确。

16、全局掃描功能可快速得到异形産品輪廓轉換成CAD格式，實現快速抄數、工程逆向。

17、地图導航：在所拍地图上點擊鼠标，则工作台移至鼠标所點擊的位置，並在影像中显示出来；

18、CAD比对脫機編程模块：（選配）

可加载 DXF 文件並直接轉为量測程序，縮短編輯程序时間。

可脫機作業 ( 在另一台 PC 操作 )，不会影響機台的正常运作。

适用需量測大量尺寸的工件，可方便、快速的進入自動量測，节省量測时間。

19、接觸式測头模块（選配）：

    支持完整的3D測量，且可以實現影像@測头共中心測量以及編程後自動測量
