型号：GX-1216CNC

産品用途：适用于各种較大型、加工精度要求高的精密金屬沖壓闆材、塑料、丝印网闆、亞克力闆、LCP 胶片、PCB 闆、LCD\TFT、玻璃盖闆、TP、超大型液晶显示器邊框 等等尺寸精度檢測

符合标準：JJF1318-2011影像測量仪校準規範，GB/T24762-2009影像測量仪的验收檢測和複檢檢測

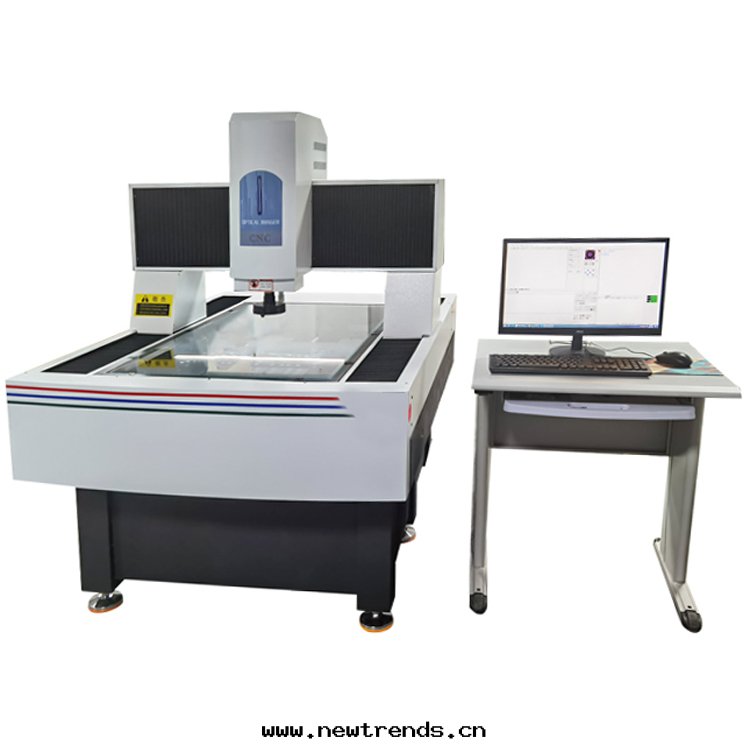

GX-1216龍門全自動影像仪特點：

◆适用于品种多、尺寸複雜、精度要求較高、其效果更加方便快捷，提高檢測測量效率。

◆可實現一機多功能，为用戶大大減少重複購置檢測仪器的成本開支，同时节约人工成本開支及重複購置檢測仪器的使用占地空間。

◆高精度全自動影像仪，CNC三軸控制

◆高精度高強度機台：底座、立柱、工作台皆为000級天然大理石，精度高，稳定性好

◆XYZ三軸均为日本進口精密級静音直線導軌及研磨級滾珠丝杆傳動，壽命长，低噪音

◆三軸均为日本松下伺服馬达驅動控制

◆光栅尺为英國雷尼紹0.1μm開放式貼片式光栅尺

◆POMEAS同軸光學鏡头，可實現編程後全自動測量

◆可選配全自動變倍鏡头，改變倍率不需要取比例尺，有节省校正时間、避免人为誤差

◆500万像CCD相機，高品質的測量画面

◆可選配英國Renishaw接觸式探头

◆可程控五环八區表面光源+高精度平行LED輪廓底光源，适用不同産品的測量

◆專用3D影像測量软件，真正做到高精度、高速、高效率

适用範圍：

适用于各种較大型、加工精度要求高的精密金屬沖壓闆材、塑料、丝印网闆、亞克力闆、LCP 胶片、PCB 闆、LCD\TFT、玻璃盖闆、TP、超大型液晶显示器邊框 等等尺寸精度檢測，且适用于逆向工程平面研發、設計、繪图編輯、實验檢验室等所需二維、 三維檢測等輔助測量行業。

GX-1216龍門全自動影像仪技術參數

測量软件：

SD/CNC2.5D是一款多功能複合式測量软件，研發团隊多年專業化量測软件的成功開發經验，将激光、測头和影像完美結合的一款全新的複合式量測软件。操作間單、功能強大，集合了CAD導入比对、全图形化显示、快速點擊操作、即时數據比对、報告格式多樣化、演算法先進等多項特點，在演算法的先進和準确度上，也一樣給予保證。

廣泛地應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB闆、電子元件、半導體、觸控式屏幕、液晶面闆、醫療器材、刀具、軸承、端子等行業。

软件功能

◆功能：包括三次元、二次元、工具显微鏡、投影仪的功能。

◆功能強大的2D/3D測量系統

◆光學座标系統为基點測量産品的任意二維尺寸。

◆探針座标系統为基點測量産品的三維空間及二維平面尺寸。

◆采用相同的座标系統，使用測头的三維測量可與影像二維混合使用或使用影像的二維平面與三維立體測量完美結合。

基本功能介紹：

◆完整的幾何尺寸（點、線、面、圆、球、圆柱、弧、圆錐）、形位公差（直線度、平面度、真圆度、真球度、圆柱度、位置度、平行度、垂直度）測量功能。

◆組合元素量測，如角度,,圆心距,圆切線,两線距，两線中線,中心點，垂直距離，角平分線,两線交點等

◆形位誤差量測，如同心度,真圆度,直線度,平行度等

◆強大之數學运算分析

◆影像直接經由計算機屏幕显示觀察直接量測存盘

◆利用影像工具可快速進行2D輪廓邊界點掃描

◆量測工件图形化显示，图形可存盘、打印，並可以轉TXT、WORD、EXCEL及AUTOCAD檔案式

◆提供公差分析，可進行有效之品管檢验

◆工件的对象化可直接对对象進行幾何基本运算

◆兼容于2000, XP操作系統

高級功能介紹：

◆自動对焦(選配)

◆影像自動捕捉，操作簡便，量測精度高

◆IUI功能，以盡可能少的时間完成操作

◆AUTOCAD读檔，图形比对

◆全自動同心變倍，同一工件可在不同倍率下量測（選配）

◆工作不必擺正，有座标轉換功能，量測效率高

◆編程序自學習、阵列複制等功能實現大批量自動檢測，提高工作效率。

◆SPC功能

◆静态量測功能。

◆工件測量图片取像功能。

◆提供強大的線性與非線性補償功能，保證機台精度更高。

◆工作不必擺正，有座标轉換功能，量測效率高
