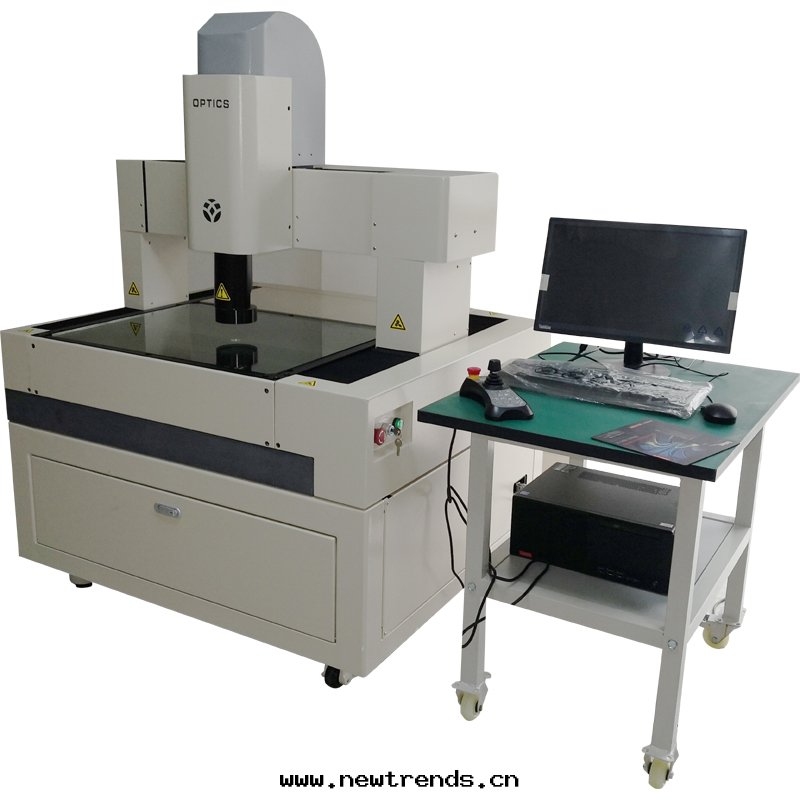

型号：GX-5040CNC

産品用途：各种精密電子、晶圆科技、刀具、塑胶、精密零件、彈簧、沖壓件、接插件、模具、軍工、二維抄數、繪图、工程開發、五金塑胶、PCB闆、導電橡胶、粉末冶金、螺丝、鐘表零件、手機、醫藥工業、光纖器件、汽車工程、航天航空、高等院校、科研院所等領域具有廣泛运用空間

符合标準：JJF1318-2011影像測量仪校準規範，GB/T24762-2009影像測量仪的验收檢測和複檢檢測

規格：測量範圍：500×400×200mm

在工業測量中，全自動二次元測量仪的應用非常廣泛，既可以滿足被測工件的抽檢，也可進行工件的批量檢測。因此，越来越多的專業的機械制造商選擇全自動二次元測量仪对其産品進行測量。而了解並掌握使用該類仪器進行測量时的要求，可以对精确的測量各种工件起到事半功倍的效果！

GX-5040CNC全自動二次元測量仪基于其性能使其在各种精密電子、晶圆科技、刀具、塑胶、精密零件、彈簧、沖壓件、接插件、模具、軍工、二維抄數、繪图、工程開發、五金塑胶、PCB闆、導電橡胶、粉末冶金、螺丝、鐘表零件、手機、醫藥工業、光纖器件、汽車工程、航天航空、高等院校、科研院所等領域具有廣泛运用空間。

仪器特點：

◆三軸均采用進口高精度直線導軌、研磨級滾珠丝杆傳動，噪音低振動小，動态幾何誤差變形最小；

◆采用優質花崗岩大理石底座、双立柱，具有良好的温度稳定性、抗實效變形能力 。

◆采用移動龍門式結構，測量精度高稳定性、保證高速运行时定位精準度。

◆有限元結構分析及優化結構設計为該系列保證了系統整體的高精度及高稳定性。

◆采用英國技術的集成式控制盒和進口高性能伺服電機驅動,實現全闭环的控制 。

GX-5040CNC全自動二次元測量仪技術參數

測量软件：

VIS1.0測量软件是一款真正的複合式软體，研發团隊25年專業量測软體的成功開發經验，将激光、測头和影像完美結合的一款全新的複合式量測软件。

VIS1.0測量软件操作間單、功能強大，集合了CAD導入比对、全图形化显示、快速點擊操作、即时數據比对、報告格式多樣化、演算法先進等多項特點，在演算法的先進和準确度上，也一樣給予保證。

VIS1.0測量软件廣泛地應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB闆、電子元件、半導體、觸控式屏幕、液晶面闆、醫療器材、刀具、軸承、端子等行業。

软件基本功能介紹：

1、全自動編程：光學測量編程，可自動檢測。

2、提供影像量測工具，可進行基本幾何元素點線圆弧量測

3、組合元素量測如角度,圆心距,圆切線,两線距，两線中線,中心點垂直距離，角平分線,两線交點等

4、形位誤差量測，如同心度,真圆度,直線度,平行度等

5、強大之數學运算分析

6、影像直接經由計算機屏幕显示觀察直接量測存盘

7、利用影像工具可快速進行2D輪廓邊界點掃描

8、量測工件图形化显示，图形可存盘、打印，並可以轉TXT、WORD、EXCEL及AUTOCAD檔案式

9、提供公差分析，可進行有效之品管檢验

10、工件的对象化可直接对对象進行幾何基本运算

11、兼容于2000, XP，WIN7操作系統

高級功能介紹：

1、自動对焦

2、影像自動捕捉，操作簡便，量測精度高

3、AUTOCAD读檔，图形比对

4、全自動同心變倍，同一工件可在不同倍率下量測

5、工作不必擺正，有座标轉換功能，量測效率高

6、全自動編程測量，高效率測量。

7、静态量測功能。

8、工件測量图片取像功能。

9、可根據實際情況添加激光、探針實現三維測量。

软件功能

1、完整的幾何尺寸（點、線、面、圆、球、圆柱、弧、圆錐）、形位公差（直線度、平面度、真圆度、真球度、圆柱度、位置度、平行度、垂直度）測量功能。

2、斷電等异常關闭时，软件可自動恢複數據，防止已測量數據無法恢複影響工作效率。

3、提供強大的線性與非線性補償功能，保證機台精度更高。

測量結果可轉出多种樣式EXCEL、WORD編輯，並可設定公差等級，可做 OK、NG 的立即判斷。

5、測量图形化，标注清晰、明了；並可存 IGES、DXF 文件格式，是CAD逆向工程的最佳利器。

6、編程序自學習、阵列複制等功能實現大批量自動檢測，提高工作效率。

7、超強影像去毛邊功能，可避開線段重叠處，斷裂線段。

8、程序設計更簡單，無需記憶任何複雜指令全中文化編輯；所有步骤直接在软件下可视化修改。

9、拼图拍照功能可将图形保存成數位格式，方便後期查看具體细节，也可快速定位。

10、多國語言窗口软件（支持中、英、日、韓、德）。

11、方便快捷的工件坐标系設定（原點、軸擺正、面擺正、旋轉、偏移）。

12、支持鼠标、键盘、屏幕、搖杆等多种方式移動，更方便尋找測量对象。

13、支持快速自動对焦，減少人为誤差。

14、快速定位（要素區 繪图區 數字區 图片導航等）到被測區域。

15、超強影像去毛邊功能，可避開線段重叠處，斷裂線段。

16、多种方式影像尋邊工具，測量元素方式更簡單、精确。

17、全局掃描功能可快速得到异形産品輪廓轉換成CAD格式，實現快速抄數、工程逆向。

18、地图導航：在所拍地图上點擊鼠标，则工作台移至鼠标所點擊的位置，並在影像中显示出来；

19、CAD比对脫機編程模块：（選配）

可加载 DXF 文件並直接轉为量測程序，縮短編輯程序时間。

可脫機作業 ( 在另一台 PC 操作 )，不会影響機台的正常运作。

适用需量測大量尺寸的工件，可方便、快速的進入自動量測，节省量測时間。

20、接觸式測头模块（選配）：

　　支持完整的3D測量，且可以實現影像測头共中心測量以及編程後自動測量
