型号：GX-4030CNC

産品用途：适用于以二次元測量为目的的一切應用領域，在機械、電子、仪表、塑胶等行業被廣泛使用

符合标準：JJF1318-2011影像測量仪校準規範，GB/T24762-2009影像測量仪的验收檢測和複檢檢測

市场價：72500

規格：測量範圍：400×300×200mm

簡介

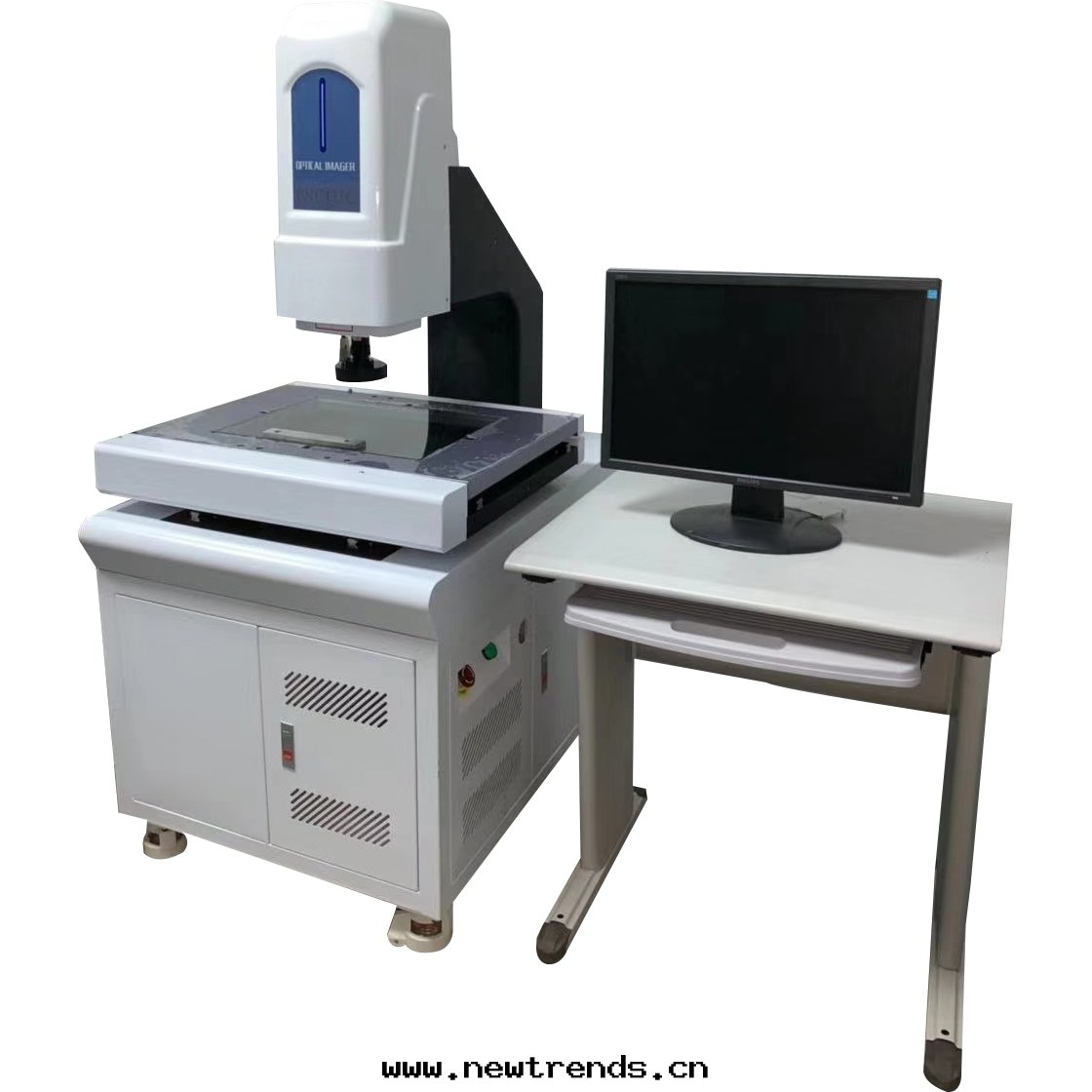

GX-4030CNC全自動二次元測量仪專为高端全自動量測市场量身定制，其具有的CNC編程、精準定位、重複測量、SPC報表統計、自動測量結果輸出等功能，能快速高效地解決不同産品的批量測量需要，适用于以二維及簡易三維測量为目的的一切應用領域,廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、钢結構、铁路交通、核能電力、高校等行業；

本機X、Y、Z三軸均为伺服驅動，由鼠标、键盘或搖杆操纵，通过本司專用的DTVCNC全自動影像測量软件，具有自動邊緣提取、自動理匹、自動对焦、測量合成、影像合成等人工智能技術，同时，基于機器视覺與微米精确控制下的自動对焦功能，可以滿足清晰攝影下輔助測高需要(亦可加入精密測头完成接觸式坐标測高)。可在使用夾具或工件随意放置的情況下，進行批量測量、SPC結果分類、自動輸出測量結果等操作。

特點

1、采用COMST高清晰彩色CCD攝像头及连續變焦物鏡作为測量瞄準系統；

2、由移動工作台、三軸電子光栅尺和运動專用控制盒組成數據傳動控制系統；

3、采用双重闭循环运動控制，保證電機在高速运動时精确的定位性能；

4、采用本公司開發的嵌入式模块控制機電，提高了電機響應速度，同时簡化仪器與PC的接口，；

5、采用全花崗石平台結構，外觀簡潔大方，永不變形，永不生锈；

6、表面光由三环八區环形LED光源組成，每一組均为恒流電源驅動，並按需要分區程序显示；

7、Z軸影像对焦直接通过計算機软件操作，無需手動調焦，大幅度提高工作效率；

8、具有多种數據處理、显示、輸入、輸出功能,使測量與辦公完全結合在一起；

9、與計算機连接後,采用DTVCNC全自動影像測量仪專用软件測繪图形進行處理及輸出；

技術參數

1、运動行程（X、Y、Z軸mm）：400×300×200

2、工作距離：90mm

3、工作台呎寸(W×Dmm)：556×466

4、玻璃台呎寸(W×Dmm)：460×360

5、外形尺寸（W×L×Dmm）：950×680×1100

6、仪器基座及立柱材質：高精度、高稳定性花崗石

7、CCD攝影機：COMST高清晰彩色CCD攝像機

8、變焦物鏡：0.7X～4.5X可连續變倍之高精密結構光學物鏡(通过Z軸伺服驅動實現自動对焦功能)

9、视頻總倍率：0.5X鏡筒（20X～115X） 1X鏡筒（30X～225X）

10、物方视场： 10.6～1.6mm

11、數显分辨率：0.001mm

12、X、Y坐标測量示值誤差≤（3+L/200）μm，L为被測长度(單位：mm)

13、重複測量精度：≤2μm

14、操作方式：全自動伺服系統控制三軸驅動，可選配操纵杆手柄驅動

15、測量软件：全自動影像仪專用測量软件

16、工作环境：温度20±5℃，湿度35%-75%（盡量滿足环境条件），如果温湿度条件不能达到以上标準，至少要将仪器放置在少灰尘，少油气，遠離振動源的室內。

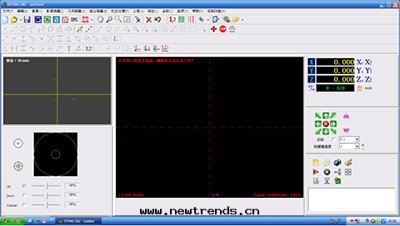

软件功能

1、CNC編程自動測量：以软件控制測量仪的工作台面及Z軸移動方向，使測量更方便，可選配操纵杆手柄控制，让操作更人性化。可根據客戶産品所測尺寸，進行測量編程，保存測量路径後，即能進行批量自動測量，大大提高測量效率；

2、設置自動測量重複操作次數：測量同一産品所要檢測的尺寸，設置自動測量的重複次數，则不需要每次重複繪图、标注，节省了时間；

3、光學对焦：由計算機自動判定每次的对焦面，以保證變換焦距时測量的重現性及精準度；

4、光學对焦測高：通过光學对焦功能，用软件自動計算Z軸高度；

5、“全图”導航定位窗口：可以實时浏覽所有繪制的像素，並可让鼠标點哪走哪,更让測量之數據統統在掌控之中；

6、“浏覽”窗口：可觀察工件的全图形並具有類似AutoCAD的縮放功能；

7、在“浏覽”视图中進行标注： 可以直接在“浏覽”视图中進行尺寸的标注；

8、亞像素找邊：让软件實时刷新,實时跟蹤鼠标，自動捕捉鼠标離最清晰邊緣的最近點，更大程度的节约測繪时間；

9、图形自動捕捉：可对線、圆、弧進行自動掃描邊緣並自動取得图形；自定義圆：可按客戶需要自定義标準的图（由客戶自行定義圆的圆心坐标、直径、半径）。再以标準的圆和影像中的工件作对比，从而找到工件與标準图形之間的誤差；

10、自定義線段：客戶自行定義線段的起點坐标、长度、旋轉的角度，再與影像中的工件作重叠对比，从而找到工件與标準图形之間的誤差；

11、标注：可測量平面上的任何幾何尺寸（直径、半径、角度、两線距離、點到線的距離、两圆間距等等）；

12、坐标标注：以設定之坐标原點（0，0）为基準，标注像素上任意一點的坐标位置；

13、自設客戶坐标： 可以根據客戶本身的需要在影像中的實際工件上自行設定坐标原點（0，0），再以（0，0）點为基準在画面任一點上标示該點X，Y坐标位置；

14、繪图：可将實时影像中的實際工件外形進行描繪，形成完整的工程图，繪图方式和 AutoCAD相似；

15、操數：可将産品外形簡易描出，描出的图形可轉入AutoCAD經修改形成工程图；

16、設置像素顔色： 可更改所繪制及标注的所有像素顔色，更容易區分便認；

17、自動捕捉像素上的各結點：可以自動捕捉線的起點、中點、終點及两線的交點、圆心及圆周上的三个結點，用于輔助标注繪图等應用功能；

18、形位公差：真圆度，真直度，同心度，可計算出産品上圆形真圆度、直線邊真直度及两圆心的同心度；

19、設置公差：可設置産品的實際尺寸超出範圍，超出则以紅色背景警示；

20、發送至AutoCAD：可将實时影像中按實際工件外形所描繪的像素直接輸出到AutoCAD；

21、保存高像素照片：可保存更清晰的測繪图元及産品照片，可以更大倍數的在看图软件中觀察所保存的图片；

22、CCD校正：对CCD制作中産生的誤差進行補償，使測量更精準；

23、光栅尺校正：对光栅尺所産生的誤差進行補償，使測量更精準；

24、Z軸校正：对Z軸的移動偏差進行補償，使測量更精準；

25、运動系數控制：可以更快速的在工作台中進行定位，节约大量的測量时間。
