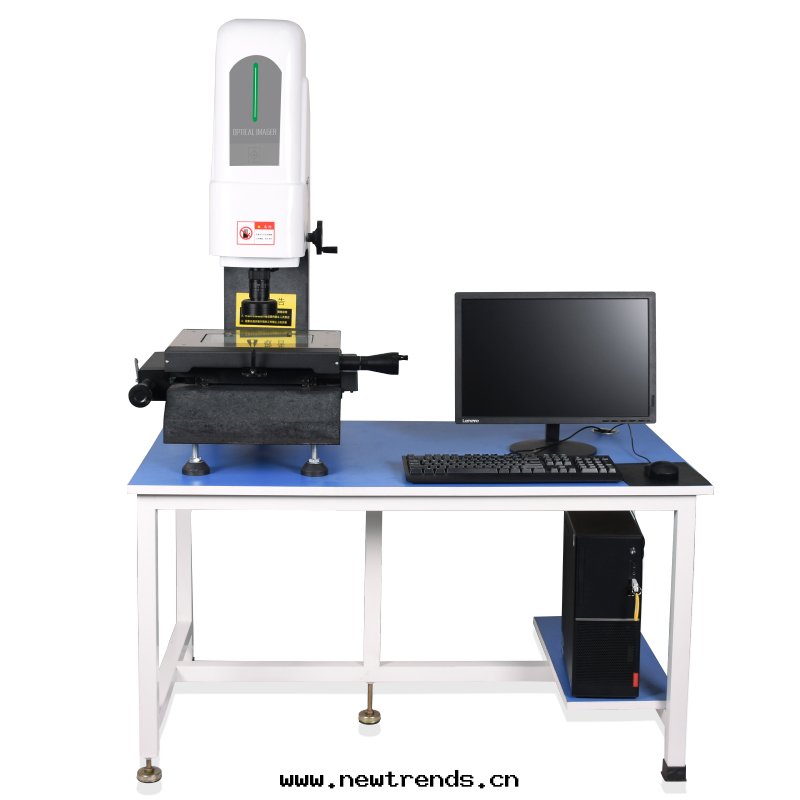

型号：GX-3020B

産品用途：适用于以二次元測量为目的的一切應用領域，在機械、電子、仪表、塑胶等行業被廣泛使用

符合标準：JJF1318-2011影像測量仪校準規範，GB/T24762-2009影像測量仪的验收檢測和複檢檢測

市场價：19500元

用途：

GX-3020B二次元測量仪低價位實用型影像測量仪 影像測量仪是集精密機械、光學、電子于一體的精密高效长度測量仪器。被廣泛應用于機械、仪表、鐘表、輕工等行業，院校、研究所、計量檢定部門的計量室、實验室和生産車間，本仪器能高效率地檢測各种形狀複雜工件的輪廓尺寸和表面形狀，如樣闆、沖壓件、凸輪、螺紋、齒輪、成形銑刀以及丝攻、模具、手機零部件等各种工具、刀具和零件，通过二維測量为主，也可作三維測量的视頻測量系統，可以很容易的實現實際測量結果與設計方案作对比，达到測量、檢验、校正、逆向工程設計等目的。

GX-3020B二次元測量仪特點

1、仪器采用SONY蕊片高清晰彩色CCD攝像機及连續變焦物鏡作为測量瞄準系統；

2、由二坐标工作台、電子光栅尺與數據處理器組成數字元測量及數據處理系統；

3、采用花崗石平台，外觀簡潔大方；

4、表面光由环形LED光源組成，每一組均为恒流電源驅動，连續可調；

5、仪器具有多种數據處理、显示、輸入、輸出功能,使測量與辦公完全結合在一起；

6、仪器備有RS-232接口,與計算機连接後,采用2D影像測量仪專用软件測繪图形進行處理及輸出；

技術參數

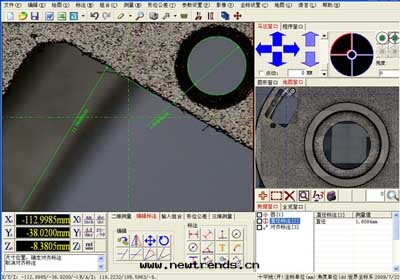

二次元測量仪软件

软件特點：

◆软件與EXCEL，WORD無縫连接，可實現測量數據的直接報表輸出；

◆可實現AutoCAD工程图互換，直接判别與工程图之間的誤差，可制作工件到AutoCAD图形的逆向工程图；

◆多种同樣模式處理，同种图形的不同种描繪形式，适合各种情況下的工件測量；

◆擁有全覽和放大全覽图功能，並且可以任意縮放，也可以在全覽图直接修改和标注，幾乎擁有CAD的功能；

◆強大的描繪功能，通过自動亞像素捕捉和软件區域性自動捕捉能让繪图速度更快，測量更加精準，而且擁有精典的十字線測量，輸入描繪直線，點，圆以及精确取R角功能；

◆豐富人性化的标注功能，能在實时影像和虚拟影像中進行所有二維尺寸，公差方面的标注；

◆多元化的座标設定方式，包括座标平移，座标旋轉，两點決定X軸，两點決定Y軸，三點确定座标；

◆完美的自控系統，能根據需要調整小數點位數，報表信息和图元信息的選擇性輸出；

◆獨一無二的精準測高功能，最大倍數測高精度可达5微米以內；

◆地图拍攝功能，能将工件全图拍下，並能進行虚拟測量和保存高清淅图片；

◆簡單方便精準的比例尺較正功能，能在取比例尺的同时自動較正CCD；

◆完美的地图導航功能，可以快速找到所要測量工件的位置；

软件功能

1、标備專用測量软件，可由鼠标自動尋邊、找直線、框選圆區域自動圆、自動圆弧、自動去毛刺，可測點、線、圆、圆弧、距離、角度等）；

2、可測量平面上的任何幾何尺寸（直径、半径、角度、两線距離、點到線的距離、两圆間距等等）；

3、可捕捉線的起點、中點、終點及两線的交點、圆心及圆周上的三个結點，輔助标注繪图等應用功能；

4、可将測量結果導入AUTOCAD中（将實时影像中按實際工件外形所描繪的像素直接輸出到AutoCAD中成为工程图作对比），並可将測量數據或图形導入WORD或EXCEL做報表；

5、可導入SPC統計資料（CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD），可繪制柱狀图、點图、折線图、X-R图等；

6、柱注功能：可以直接在“浏覽”视图中進行尺寸标注（半径、直径、角度、線性、对齊、文字、坐标等）；

7、“浏覽”窗口： 可觀察工件的全图形並具有類似AutoCAD的縮放功能；

8、虚拟測量：在沒有機台和産品的情況下，通过計算機软件同樣可以測量産品的尺寸；

9、亞像素找邊：让软件實时刷新,實时跟蹤鼠标，自動捕捉鼠标離最清晰邊緣的最近點，更大程度的节约繪时間；

10、图形自動捕捉： 可对線、圆、弧進行自動掃描邊緣並自動取得图形；

11、自定義圆： 可按客戶需要自定義标準的图（由客戶自行定義圆的圆心坐标、直径、半径）。再以标準的圆和影像中的工件作对比，从而找到工件與标準图形之間的誤差；

12、自定義線段： 客戶自行定義線段的起點坐标、长度、旋轉的角度，再與影像中的工件作重叠对比，从而找到工件與标準图形之間的誤差；

13、自設客戶坐标：可以根據客戶本身的需要在影像中的實際工件上自行設定坐标原點（0，0），再以（0，0）點为基準在画面任一點上标示該點X，Y坐标位置；

14、簡易操數：可将産品外形簡易描出，描出的图形可轉入AutoCAD經修改形成工程图；

15、能捕捉像素上的各結點： 可以捕捉線的起點、中點、終點及两線的交點、圆心及圆周上的三个結點，用于輔助标注繪图等應用功能；

16、形位公差： 真圆度，真直度，同心度，可計算出産品上圆形真圆度、直線邊真直度及两圆心的同心度；

17、設置公差：可設置産品的實際尺寸超出範圍；

18、保存高像素照片：保存更清晰的測繪图元及産品照片,能更大倍數的在看图软件中觀察所保存的图片；

19、Z軸校正： 对Z軸的移動偏差進行補償，使測量更精準；
