聯系我们 全國咨询热線産品簡介

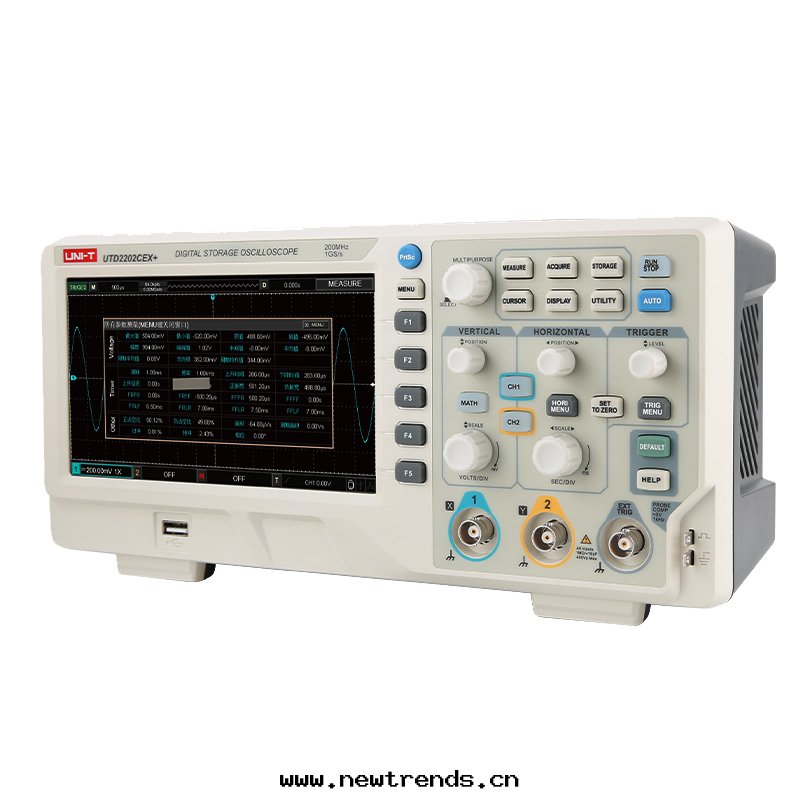

UTD2000CEX+是一系列經濟型台式數字存儲示波器，滿足基礎測量的關键需求，簡潔清晰的前面闆設計，更方便于用戶操作。
UTD2000CEX+系列最高配置200MHz級别带宽，實时采樣率为1GS/s（每通道），提供双通道等性能輸出，存儲深度64kpts。是一款針对廣泛的數字示波器市场包括通信，半導體，計算機，仪器仪表，工業電子，消費電子，汽車電子，現场維修，研發/教育等衆多領域的通用設計/調試/測試的需求而設計的示波器。
特性與優點
◆100MHz/200MHz带宽，2个模拟通道
◆存儲深度64kpts,采樣率每通道1GSa/s(非交織模式)
◆波形捕獲率5,000wfms/s
◆34种波形參數自動測量
◆更宽的显示範圍8divx 16div
◆多种頻率标準方波輸出:10Hz、100Hz、1kHz、10kHz
◆等效采樣/實时采樣可任意切換
◆李沙育波形相位測量
技術參數
型号 | UTD2102CEX+ | UTD2202CEX+ |
带宽 | 100MHz | 200MHz |
通道數 | 2 | |
最大實时采樣率 | 1GSa/s(非交織模式) | |
上升时間 | ≤3.5ns | ≤1.8ns |
存儲深度 | 64kpts | |
波形捕獲率 | 5,000wfms/s | |
垂直靈敏度(V/div) | 1mV/div~20v/div | |
时基範圍(s/div) | 2ns/div-50s/div | |
存儲方式 | 設置、波形、位图 | |
觸發頻率計 | 硬件8位頻率計 | |
觸發類型 | 邊沿、脈宽、斜率、视頻、交替 | |
觸發模式 | 自動、正常、單次 | |
觸發耦合 | 直流、交流、高頻抑制、低頻抑制、噪聲抑制 | |
光标測量 | 时間、電壓、跟蹤 | |
參數測量 | 34种波形參數自動測量 | |
Math | +、-、x、÷、FFT、數字濾波 | |
數字濾波 | 低通、高通、带通、带阻 | |
設置 | 20組設置(內部)、200組設置(U盘) | |
波形 | 20組波形(內部)、200組波形(U盘) | |
录制幀數 | 1000幀屏幕數據 | |
接口 | USB Host,USB Device,Pass/Fail,LAN(選配) | |
最大輸入電壓(1MΩ) | 300 Vrms,瞬态过壓1000 Vpk | |
探头補償信号輸出電壓 | 约3Vp-p(≥1MΩ时) | |
探头補償信号頻宰 | 10Hz,100Hz,1kHz,10kHz | |
電源電壓 | 100V~240VAC(波動:士10%)，50Hz/60Hz | |
显示類型 | 7英寸 TFT LCD | |
示分辨率 | 800水平×RGB×480 垂直像素 | |
機身重量 | 2.5Kg | |
機身尺寸(WxHxD) | 306mmx138mmx124mm | |
标準配件 | 國标電源線、USB數據線、探头x2、保修證、通用文件下载操作指南 | |
