聯系我们 全國咨询热線産品簡介

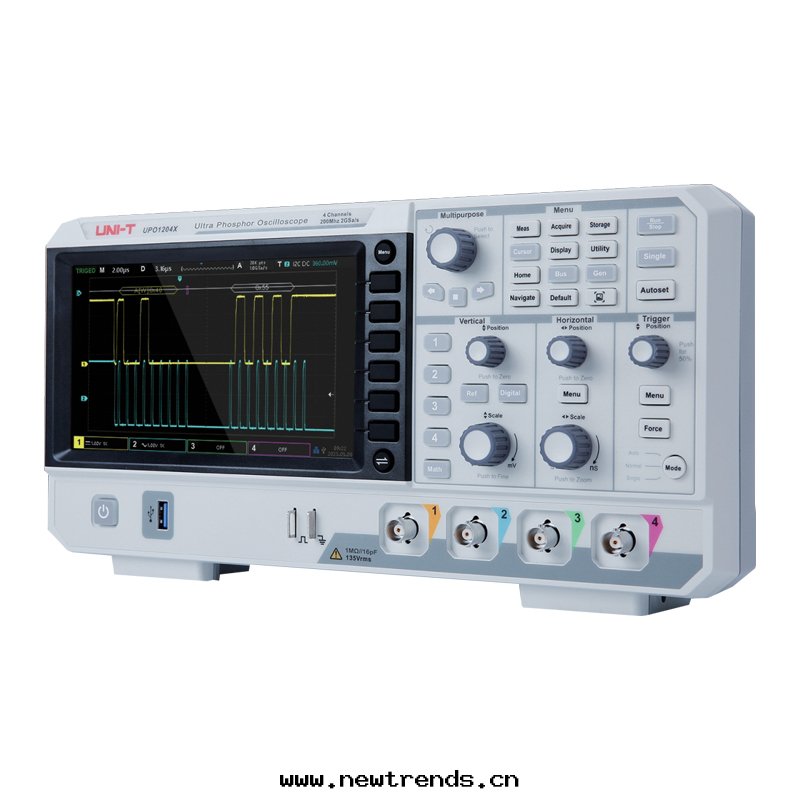

UPO1000X 系列數字示波器采用了 UNI-T 新創的數字三維技術 Ultra Phosphor 2.0 ，全新外觀升級，可實現深存儲，高波形捕獲率，實时波形录制與回放，256 級灰度显示等功能。該系列配置100MHz/200 MHz 两个級别带宽，實时采樣率高达 2 GSa/s，全系列标配4 通道，标配最大存儲深度56 Mpts(單通道)，Fast Acquire 模式下最高可达 500,000 wfms/s，硬件實时波形不間斷录制和波形分析功能最大达 12 万幅波形。 UPO1000X 系列支持 DVM 模块，擁有豐富的觸發和總線解碼功能，並支持全內存硬件實时解碼，让協議分析不再成为難題。 是針对最廣泛的數字示波器市场包括通信，半導體，計算機，仪器仪表，工業電子，消費電子，汽車電子，現场維修，研發/教育等衆多領域的通用設計/調試/測試的需求而設計的示波器。
特點
◆模拟通道带宽:200 MHz、100MHz
◆模拟通道數:4
◆最大采樣率:2 GSa/s
◆垂直檔位:500uV/div-20V/div
◆低底噪聲:<100μVrms
◆最大存儲深度可达 56Mpts
◆波形捕獲率最高 500,000wfms/s
◆硬件實时波形不間斷录制120,000 幀
◆可自動測量36种波形參數，測量範圍可選:屏幕或光标區域
◆支持7位硬件頻率計測量
◆DVM支持交直流真有效值測量
◆波形运算功能(FFT、加、減、乘、除、數字濾波、邏輯运算和高級运算)
◆1M 點增強 FFT 功能,支持頻率設置，瀑布图，檢波設置和标記測量等
◆豐富的觸發功能(邊沿，脈宽，视頻，斜率，欠幅脈沖，超幅脈沖，延遲，超时，持續时間，建立保持、第
N 邊沿和碼型觸發)
◆選配 RS232、PC、SPI 觸發
◆選配 RS232、IC、SPI 全內存硬件實时解碼
◆Ultra Phosphor 超級熒光显示效果，高达 256 級的灰度显示
◆7 英寸 WVGA(800x480)TFT 液晶屏
◆豐富的接口: USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/FailDVM)
◆支持波形導航、标記、段
◆支持 SCPI 可編程仪器标準命令
◆支持 WEB 訪問和控制
技術參數
型号 | UPO1014X | UPO1024X |
UPO1102X | UPO1202X | |
带宽 | 100MHz | 200MHz |
通道數 | UPO1102X/UPO1202X：2通道 UPO1014/UPO1024X：4通道 | |
實时采樣率 | 模拟通道:2GS/s(單通道),1GS/s(双通道),500MS/S(四通道) | |
存儲深度 | 56Mpts(單通道) | |
波形捕獲率 | 150,000wfms/s,500,000wfms/s(FastAcquire模式) | |
时基範圍 | 2ns/div-1000s/div | 1ns/div-1000s/div |
輸入阻抗 | (1MΩ±2%)(16pF±2pF) | |
波形录制 | 最大支持硬件录制120000幀 | |
FFT點數 | 1M點 | |
觸發類型 | 邊沿觸發、脈宽觸發、斜率觸發、交替觸發、视頻觸發、延遲觸發、超时觸發、碼型觸發,持續时間、建立保持、欠幅脈沖觸發、超幅脈沖觸發:選配RS-232、1C、SPI觸發 | |
串行總線觸發與解碼 | 選配RS-232C、SPI全內存硬件實时解碼 | |
DVM數字万用表 | 支持 | |
Multi-Scopes 2.0 | 數量:4 支持每通道獨立显示，且时基獨立可調 | |
自動測量 | 最大俏、最小俏、頂端值、底端值、中間俏、峰峰值、幅值、平均俏、周期平均值、均方根、周期均方根、AC均方根、面積、周期面積过沖、預沖、頻率、周期、上升时間、下降时間、正脈宽、負脈宽、正占空比、負占空比、上升延遲、下降延遲、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF,脈沖數量共36种測量參數 | |
測量數量 | 同时显示5种測量 | |
測量統計 | 平均值、最大值、最小值、标準差和測量次數 | |
頻率計 | 硬件7位頻率計 | |
标準接口 | 标配:USB-Host、USB-Device、LAN、EXT Trig、AUX Out(Trig Out\Pass/Fail)輸出 | |
電源電壓 | 100V-240VAC(波動:士10%)，50Hz/60Hz | |
显示類型 | 7英寸TFTLCD,WVGA(800x480) | |
機身重量 | 3Kg | |
機身尺寸(WxHxD) | 375mmx170mmx110mmm | |
标準配件 | 符合所在國标準的電源線1条、快速指南1份、USB數據線(UT-D14)1条UPO1104X:無源探头(100MHz)(UT-P04)4条;UPO1204X:無源探头(200MHz)(UT-P05)4条 | |
