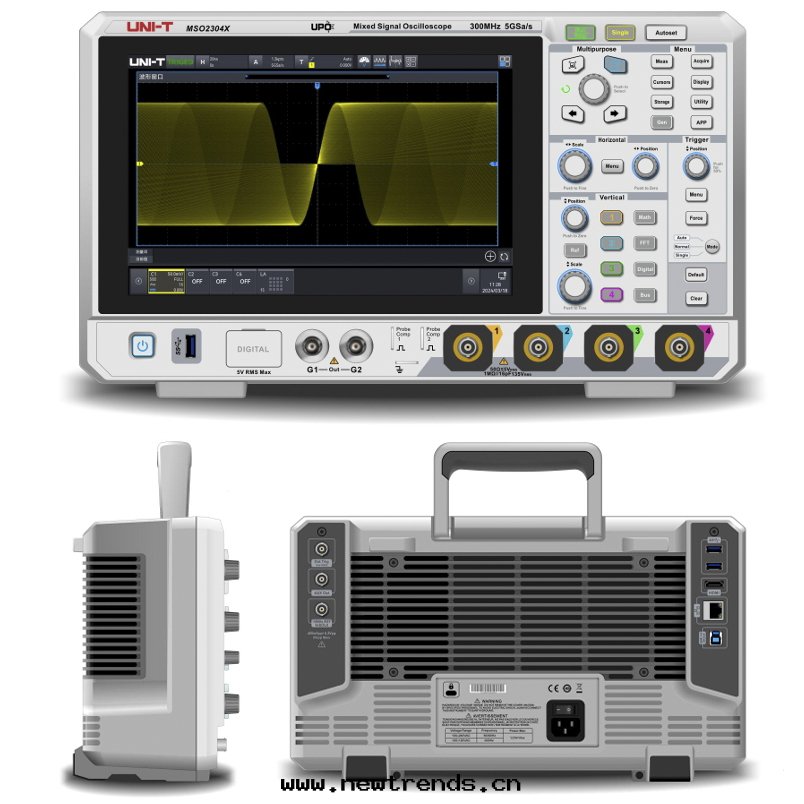

MSO2000X系列混合信号示波器，最大带宽300MHz，采樣率最高5GSa/s，具備4个模拟通道和16个數字通道，存儲深度可达100Mpts/CH。采用獨有的 Ultra Phosphor 3.0技術，波形捕獲率高达2,000,000 wfms/s，具有256級輝度等級色温显示，創新的數字觸發系統，觸發靈敏度高，觸發抖動小； 支持豐富的高級觸發、串行總線觸發和解碼；支持頻譜分析、電源分析、直方图、波形录制、增強分辨率（ERES）、通过測試、搜索（Search）和導航（Navigate）等高級采集和分析模式；具備豐富的測量和 數學运算功能。采用了 10.1 英寸電容式觸摸屏，支持多种手勢實現对波形的常用操作，結合前面闆的多 个一键操作按键，极大地優化了操作示波器的效率，提升了用戶體验。
特性與優點
◆模拟通道带宽：300MHz/200MHz/100MHz
◆模拟通道最高實时采樣率5GSa/s，數字通道最高采樣率1.25GSa/s
◆4个模拟通道+16个數字通道，每通道标配最大100Mpts存儲深度
◆波形捕獲率最高达500,000 wfms/s（ 順序模式：2,000,000 wfms/s）
◆集9种仪器獨立于一身：包括數字示波器、邏輯分析仪、函數/任意波形發生器、頻譜分析仪、數字電壓表、頻率計、協議分析仪、波特图分析仪、電源分析仪
◆內置50MHz等性能双通道函數/任意波形發生器，支持實时加载示波器屏幕數據到Gen任意波
輸出， 並內置多种任意波
◆支持波特图环路測試分析功能，分析系統的稳定
◆參數測量統計增加直方图和折線图显示
◆多达200,000幀的硬件實时波形不間斷录制和分析功能，並支持USB存儲設備導出
◆增強FFT最大4M點，支持頻率設置、瀑布图、檢波設置和标記等頻譜分析仪功能
◆多达54种參數測量
◆Multi-Windows 支持多窗口显示
◆多通道獨立7位硬件頻率計，並支持頻率計刷新时間和有效位數可調
◆DVM多通道獨立真有效值測量，支持DC、ACRMS和DC+ACRMS
◆豐富的觸發類型：邊沿，脈宽，视頻，斜率，欠幅脈沖，超幅脈沖，延遲，超时，持續时間，建立保持第N邊沿和碼型觸發
◆協議觸發和解碼功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、SENT
◆實用的區域觸發功能，可用于捕獲偶發信号和觀察複雜信号等
◆Ultra Phosphor3.0 超級熒光显示效果，高达256級的灰度显示
◆10.1英寸1280x800高清電容觸摸，支持各种手勢操作：點擊，滑動，縮放，編輯，拖動等
◆豐富的外圍接口：USBHost、USBDevice、LAN、EXTTrig、AUXOut(TrigOut、Pass/Fail、DVM） 輸出、信号源輸出接口（Gen)、HDMI
◆支持SCPI可編程仪器标準命令
◆內嵌WebServer，可通过浏覽器对仪器進行訪問和控制，支持在PC/手機两种不同的設備操作方式， 輕松實現跨平台訪問
技術參數
型号 | MSO2304X | MSO2204X | MSO2104X |
带宽 | 300MHz | 200MHz | 100MHz |
上升时間 | ≤1.2ns | ≤1.80ns | ≤3.50ns |
通道數 | 4个模拟通道，16个數字通道， 2通道信号源輸出 | ||
采樣方式 | 實时采樣 | ||
采集模式 | 采樣、峰值檢測、高分辨率、平均、順序采集 | ||
增強分辨率 | 增強位: 1，1.5，2，2.5，3，4 | ||
實时采樣率 | 模拟通道：5GSa/s(交織模式) 2.5GSa/s(非交織模式) 數字通道：1.25GSa/s | ||
平均值 | 所有通道同时达到N次采樣後，N次數可在2、4、8、16、32、64、128、256、512、 1024、2048、4096、8192之間選擇 | ||
存儲深度 | 自動(限制到 5Mpts) ,25kpts,250kpts,500kpts,5Mpts,50Mpts,100Mpts | ||
波形捕獲率 | 500,000wfms/s,2,000,000wfms/s（順序模式） | ||
順序采集 | 最大100,000 幀，最小两次觸發間隔＜1000 ns | ||
硬件實时波形录制和回放 | 2000,000幀 | ||
显示屏 | 10.1英寸1280x800高清電容觸摸显示屏 | ||
垂直分辨率 | 8-bit | ||
垂直檔位 | 500μV/div-10V/div(1MΩ) 500μV/div-1V/div（50Ω） | ||
數字通道阈值 | 8个通道1組的可調阈值 | ||
數字通道阈值範圍 | ±20.0V，20mV步進 | ||
时基檔位 | 100MHz(5ns/div-1ks/div) 200MHz(2ns/div-1ks/div) 300MHz(1ns/div-1ks/div) (同时显示當前采樣率、存儲深度) | ||
时基精度 | ±1ppm 初始精度; 第1年老化率：±1ppm ; 10年老化率：±3.5ppm | ||
觸發類型 | 區域觸發，邊沿觸發，欠幅脈沖觸發，超幅脈沖觸發，第N邊沿觸發，延遲觸發，超时觸發，持續时間，建立保持，脈宽觸發，斜率觸發，视頻觸發，碼型觸發，RS232/UART觸發，I2C觸發，SPI觸發，CAN觸發，CAN-FD觸發，LIN觸發，FlexRay觸發，Audio觸發，SENT觸發 | ||
自動測量 | 模拟通道： 最大值、最小值、頂端值、底端值、中間值、峰峰值、幅值、平均值、周期平均值、 均方根、周期均方根、AC均方根、面積、周期面積、正面積、負面積、周期正面積、 周期負面積、正过沖、負过沖、正預沖、負預沖、頻率、周期、上升时間、下降时 間、正脈宽、負脈宽、正占空比、負占空比、上升延遲、下降延遲、相位、比例、 周期比例、建立时間、保持时間、建立保持比、FRFR、FRFF、FFFR、FFFF、FRLF、 FRLR、FFLR、FFLF、正脈沖數、負脈沖數、上升沿數、下降沿數、猝發宽度、猝 發間隔、猝發周期、猝發周期數共54种測量參數； 數字通道： 頻率、周期、正脈宽、負脈宽、正占空比、負占空比、上升延遲A→B、下降延遲A →B、相位A→B、相位B→A | ||
頻率計 | 7位硬件頻率計 刷新时間和有效位數可調 | ||
數學运算 | 波形計算，數字濾波，高級运算，數學函數 | ||
FFT | 通道：4，FFT窗類型：漢甯、漢明、矩形、布萊克曼，FFT點數最大1Mpts 頻譜範圍設置：起始頻率，結束頻率，中心頻率，掃宽 四种迹線显示：正常，平均，最大值保持，最小值保持 标記：标記類型，标記點數，标記列表 | ||
信号源Gen（選配） | 最高頻：50MHz，內置波形：正弦波、方波、脈沖、斜波、噪聲、直流和任意波 | ||
波特图（選配） | 模式 波特图，電源抑制比,起始頻率 50Hz-50MHz 停止頻率:60Hz-50MHz,點數 1-1000, 輸出幅值 高阻: 20mVpp-6Vpp 50Ω: 10mVpp-3Vpp | ||
數字電壓表DVM | 任意一个模拟通道,4位，DC、AC+DCRMS、ACRMS | ||
接口 | USB-Host3.0前面闆1个，後面闆2个 USB-Device3.0後面闆1个 LAN LAN(VXI11)、10/100/1000Base-T、RJ-45 AUXOut TrigOut、Pass/Fail、DVM Gen輸出前面闆2个 HDMI 1个连接外部显示器或投影仪 | ||
電源 | 100V-240VAC（波動：±10%），50Hz/60Hz,功率120WMax | ||
尺寸(W×H×D) | 378mm×218mm×120mm | ||
重量 | 3.83Kg | ||
标配附件 | 符合所在國标準的電源線1条,USB3.0數據線1条,BNC-BNC直通線1条 BNC-紅黑鳄魚夾连接線1条,無源探头(300MHz/200MHz/100MHz)4条 | ||
選配附件 | 所有串行總線觸發和解碼選件 汽車串行總線觸發和解碼選件（包含CAN、CAN-FD、LIN、 FlexRay） CAN觸發和解碼選件 CAN-FD觸發和解碼選件 LIN觸發和解碼選件 FlexRay觸發和解碼選件 Audio觸發和解碼選件 SENT觸發和解碼選件 波特图环路測試分析選件 双通道函數/任意波形發生器選件 電源分析選件 隔離變壓器 高壓探头 高壓差分探头 電流探头 16 路邏輯分析仪探头 | ||
