産品簡介

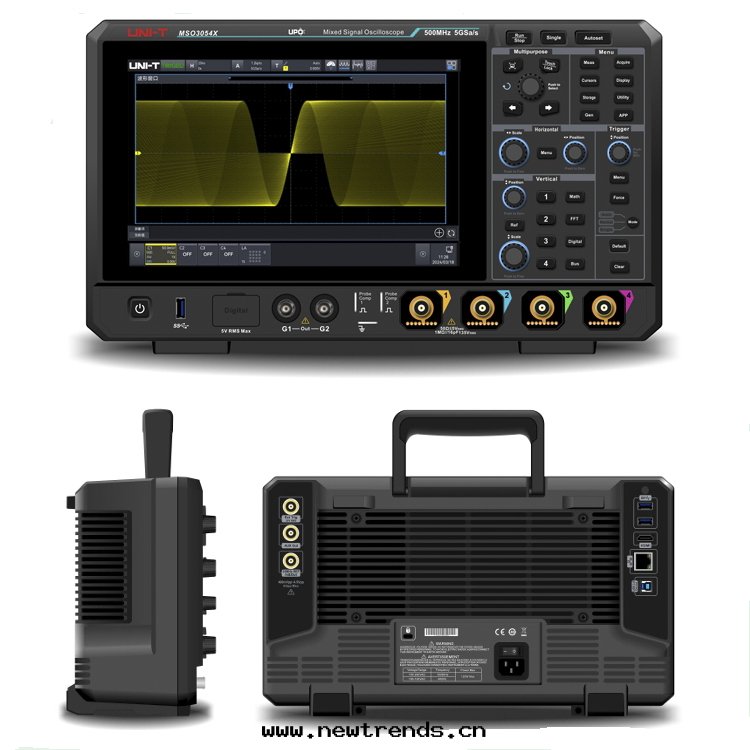

MSO3000X系列混合信号示波器，最大带宽500 MHz，采樣率最高5GSa/s，具備4个模拟通道和 16 个數字通道，最大存儲深度可达 500Mpts。采用獨有的 Ultra Phosphor 3.0技術，波形捕獲率高达 2,000,000 wfms/s，具有 256 級輝度等級色温显示，創新的數字觸發系統，觸發靈敏度高，觸發抖動小； 支持豐富的高級觸發、串行總線觸發和解碼；支持頻譜分析、電源分析、直方图、波形录制、增強分辨率 （ERES）、硬件加速模闆測試、搜索（Search）和導航（Navigate）等高級采集和分析模式；具備豐富 的測量和數學运算功能。采用了 10.1 英寸電容式觸摸屏，支持多种手勢實現对波形的常用操作，結合前 面闆的多个一键操作按键，极大地優化了操作示波器的效率，提升了用戶體验。

特性與優點

◆模拟通道带宽：500MHz/350MHz/250MHz

◆模拟通道最高實时采樣率5GSa/s，數字通道最高采樣率1.25GSa/s

◆4个模拟通道+16个數字通道，最大存儲深度500Mpts

◆波形捕獲率最高达800,000 wfms/s（ 順序模式：2,000,000 wfms/s）

◆集9种仪器獨立于一身：包括數字示波器、邏輯分析仪、函數/任意波形發生器、頻譜分析仪、數字 電壓表、頻率計、協議分析仪、波特图分析仪、電源分析仪

◆內置50MHz等性能双通道函數/任意波形發生器，支持實时加载示波器屏幕數據到Gen任意波輸出， 並內置多种任意波

◆支持波特图环路測試分析功能，分析系統的稳定

◆參數測量測量統計增加直方图和折線图显示

◆多达200,000 幀的硬件實时波形不間斷录制和分析功能，並支持USB存儲設備導出

◆最大4M點增強FFT，支持頻率設置、瀑布图、檢波設置和标記等頻譜分析仪功能

◆多达54种參數測量

◆Multi-Windows 支持多窗口显示

◆多通道獨立7位硬件頻率計，並支持頻率計刷新时間和有效位數可調

◆DVM多通道獨立真有效值測量，支持DC、ACRMS和DC+ACRMS

◆豐富的觸發類型：邊沿，脈宽，视頻，斜率，欠幅脈沖，超幅脈沖，延遲，超时，持續时間，建立保 持、第N邊沿和碼型觸發

◆協議觸發和解碼功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、Manchester、SENT、ARINC429

◆實用的區域觸發功能，可用于捕獲偶發信号和觀察複雜信号等

◆Ultra Phosphor3.0 超級熒光显示效果，高达256級的灰度显示

◆10.1英寸1280x800高清電容觸摸，支持各种手勢操作：點擊，滑動，縮放，編輯，拖動等

◆豐富的外圍接口：USBHost、USBDevice、LAN、EXTTrig、AUXOut(TrigOut、Pass/Fail、DVM）輸出、信号源輸出接口（Gen)、HDMI

◆支持SCPI可編程仪器标準命令

◆內嵌WebServer，可通过浏覽器对仪器進行訪問和控制，支持在PC/手機两种不同的設備操作方式， 輕松實現跨平台訪問

◆支持在線升級

技術參數
