産品簡介

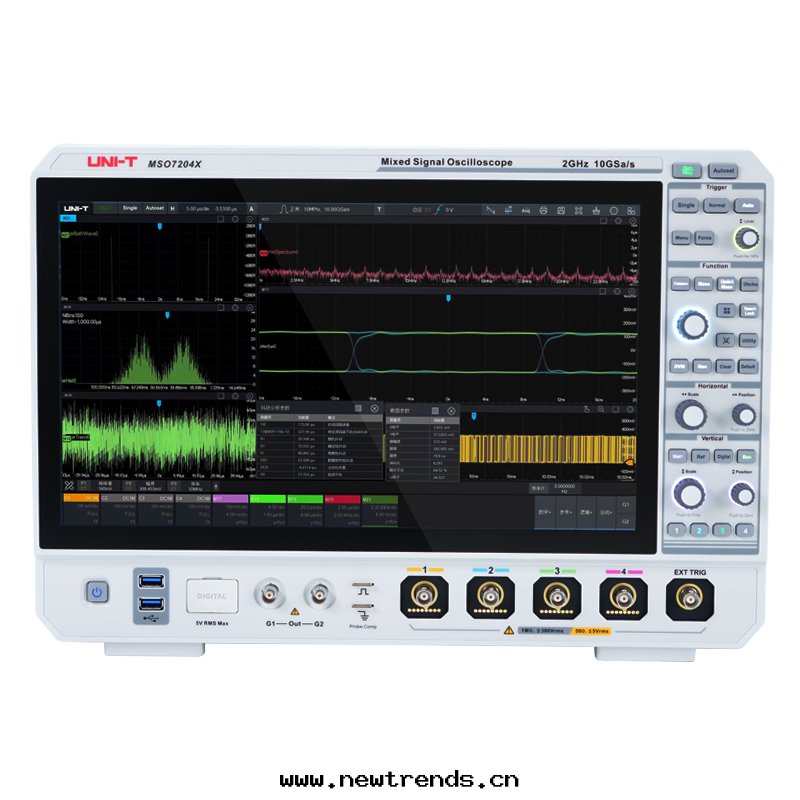

MSO7000X 系列高端混合信号示波器，带宽高达 2.5GHz，采樣率高达10GSa/s，在 高速信号分析中有明显的優勢。MSO7000X 采用獨有的 UltraAcq®技術，提升波形捕獲率达 800,000 wfms/s，順序模式下达 2,000,000wfms/s，結1Gpts 超长存儲深度，显著提升异常信号捕獲能力，以及波形细节測量和分析能力。支持豐富的觸發解碼類型，支持順序模式、直方图、電源分析、抖動分析、 眼图分析、模闆測試等高級測量分析功能，多达48种參數自動測量，极大滿足工程师測量需求。搭载了Win10 64位操作系統，为用戶提供稳定可擴展的系統平台。采用15.6 英寸高清觸摸屏，支持多窗口分屏 显示及多种手勢觸控，可廣泛應用于通信、航天、教育等衆多行業和領域。

特性與優點

數字示波器n

◆1G/2G/2.5GHz 三种带宽選擇

◆4个模拟通道+1个外觸發通道

◆全系列标配10GSa/s采樣率

◆采用優利德獨創的 UltraAcq®技術，提升波形捕獲率至 600,000wfms/s，順序模式达 2,000,000wfms/s

◆全系列标配單通道 1Gpts，全通道 250Mpts 存儲深度，更易發現波形中的细节

函數/任意波形發生器（選配）

◆提供等性能双通道函數/任意波形發生器

◆最高輸出頻率高达 60MHz，采樣率 625MSa/s

◆垂直分辨率 16 bits

◆內置多种标準波形:正弦波、方波、脈沖波、斜波、 噪聲、直流。內置超过 200 种任意波形

◆支持多种信号的調制和掃頻

頻譜分析仪

◆标配增強型 FFT，最高可达 1Mpts 信号分析

◆頻率分析範圍：示波器模拟带宽

◆支持多种頻譜视图展示：幅度譜、功率譜、功率譜密 度、實部、虚部、相位譜

◆可同时添加2个頻譜分析窗口，滿足不同窗函數下的视覺展示

數字電壓表

◆4位DC/AC RMS/DC+AC RMS 電壓測量 數字頻率計

◆全系列标配 8 位高精度硬件頻率計

邏輯分析仪（選配）

◆标配 16 通道邏輯分析仪，只需選配 MSO7000X-LA 即可獲取服务

◆數字通道采樣率：1.25GSa/s

◆數字通道存儲深度：125Mpts

◆最小可识别脈宽低至 3.2ns

◆數字探头 UT-M15（選配）提供高八位與低八位分離的信号輸入座，並簡化了與被測器件的连接。與方形針

连接时，可以直接和引腳为2.54mm的8X2方形排針连接

◆UT-M15 提供出色的電气特性，輸入阻抗为 101kΩ±1%

協議分析仪（選配）

◆MSO7000X 提供多种串行總線分析，多种協議觸發模式， 可觸發特定的包內容、识别极性、片選等，觸發事件在列表 显示，可進行協議搜索，精準定位協議幀。 涵盖計算機\嵌入式\汽車\航空航天\音頻設計常用的協議

觸發

MSO7000X 系列配備了 22 种以上的高級觸發，全系列标配了 1Gpts 的存儲深度，您在複雜的系統調試 时可以輕松發現在超长數據中的异常， 超过 11 种串行觸發，助力您在進行複雜的總線調試中快速 debug， 使您空前深入的洞察信号细节。靈活配置的區域觸發，使波形在配置的區域中遊離，快速隔離出不相干 信号，區域觸發可減少捕獲或手動搜索时的工作量，在极短时間內快速找到關键事件，完成調試和分析 工作。

數字濾波器，用戶自定義濾波器（選配）

任何信号處理的系統都可以视为濾波器，傳統的模拟濾波器比如示波器 20MHz 带宽限制可以视作低通濾 波器，用于过濾信号中的高頻噪聲。與模拟示波器相比，數字示波器具有明显優勢，例如模拟示波器受 電路元件影響，想要完成高階的濾波器設計成本較高，難以實現。而高階濾波很容易由數字濾波實現， 數字濾波可以實現为無限沖擊響應（IIR）和有限沖擊響應（FIR），而您可以根據設計要求選擇應用哪一 种濾波設計器。MSO7000X 能通过 Math 函數指定濾波器應用于數學波形，增加了支持标準濾波器以及 用戶自定義以應用为中心的濾波器設計。

抖動分析及眼图預測試

在電子設備和通信系統中，抖動分析和眼图預測試扮演着重要的角色，其應用也非常廣泛。 使用 MSO7000X-JITTER 抖動分析及眼图選件，您可以輕松完成如：

◆評估串行數據通信系統的时鐘抖動、數據抖動以及眼图张開度；

◆高速數字信号傳輸系統信号完整性、时鐘同步及抗干擾能力測試；

◆評估时鐘和數據恢複系統性能，包括时鐘提取、數據解調和时鐘重構等；

◆評估高速接口傳輸性能、时序一致性和信号完整性；

◆定位时鐘抖動、信号失真以及頻率干擾；

Eres模式

Eres 本身也是一种濾波，主要應用于小信号幅度測量，使用有限沖擊響應(FIR)濾波器对捕獲信号進行低 通濾波，用戶可自定義增強位數選擇对應长度和带宽的 FIR 濾波器，在最大采樣带宽範圍內調整比特位 用于匹配低通濾波器带宽。每通道都可獨立設置，最高增強 3 位,如果分辨率和带宽權衡是可接受的，那麼濾波是最好的方法。

自定義高級公式編輯

MSO7000X 为用戶創建了數十种高級的數學函數运算，用戶僅需根據函數參數提示輸入即可調用函數公 式对波形進行运算處理，运算波形包括數字波形、模拟波形以及參考波形。

Matlab 嵌入式編程（選配）

使用 MSO7000X 內嵌的 Matlab 代碼編譯器，用戶可以直接編写 Matlab 腳本語言，並运行腳本代碼， 将腳本运行結果返回渲染到示波器數學波形中，當上面的高級公式和基本运算公式依然無法滿足您的需 求时，您可以直接編写腳本進行數學运算，腳本还可以保存以供下次調用。

順序模式

順序模式采用分段存儲技術，高效利用示波器的采集內存，让您在1Gpts存儲空間內有效保存足够多的觸發事件，同时消除事件與事件之間的长間隔。在此模式下，示波器在采集停止之前不对波形進行渲染，大幅降低示波器的采集时間間隔（死區时間）,提升波形捕獲率至 2,000,000wfms/s。 采集結束後，您可以对波形進行單幀查看或逐幀回放，或至多将40幀连續幀內的波形以 45°\重疊\疊加\ 拼接的形式查看和測量，順序模式支持最高采集52万幀觸發的波形。

15.6 英寸高清電容觸摸屏

觸摸屏在示波器上使用已經屡見不鮮，但大多數示波器依然还保持着原有的獨立菜單按键，且浪費大量 空間。MSO7000X 提供 15.6 英寸的高清電容觸摸屏，同时優化仪器的專有界面，在提供與手機\平闆一 致的觸控體验的同时，保留了仪器特有的旋鈕和快捷按键，兼顧仪器專有屬性。支持外接蓝牙鼠标/键盘， 輕松秒變个人工作台。同时在仪器 UI 設計方面更貼合工程师思維，多窗口的擴展性也让工程师能更高效 的處理測量任务。

多窗口，靈動布局，提升跨應用協作能力

您是否在示波器的使用过程中，無法進行多任务切換；在多个測量項目同时進行时需要頻繁的切換應用； 苦惱于廠家設計的布局不符合您的審美觀；受限于窗口數量，想要擴展任务窗口；MSO7000X 窗口設計将幫助您解決这樣的麻烦，專为工程师打造設計，思維更貼合工程师工作習慣。 在使用多窗口时，您可以：

◆对單獨窗口內波形進行移動、縮放；

◆拖拽窗口改變布局，任意調节窗口大小；

◆設置彈窗釘住，事件表懸浮，內嵌；減少多窗口 間頻繁切換；

◆支持屏幕擴展，提高多任务處理效率；

◆对獨立窗口進行全屏\分窗口，最大化显示；

◆对獨立窗口波形亮度任意調节；

◆对獨立窗口波形進行光标測量；

WebServer 遠程調試，您可以使用任何舒服的姿勢調試示波器

使用 MSO7000X WebServer 服务，您可以将示波器接入到您的局域网中，僅需要在浏覽器輸入仪器的IP地址，就可以在个人移動設備/PC 上使用示波器進行實时控制、分析，同时 WebServer 还支持在線SCPI編程命令，並可以在用戶端直接導出波形數據、進行快捷截图、在線浏覽仪器手册等，只要网絡允許，您甚至可以用任何舒服的姿勢使用示波器的所有功能。

搜索和導航

如果缺少适當的搜索工具，在1G长記录波形中找到对應的事件可能会耗費大量的时間。MSO7000X提供了搜索和導航功能。所有搜索事件發生时都用不同顔色的搜索标記高亮显示，在暫停时可以使用搜索 框上的前一个( ← )和 下一个( → )按鈕或显示屏上的搜索标志簡便導航。您可以同时定義多个獨特的 搜索条件進行搜索，事件表将显示每次搜索出現的时間和搜索測量參數，最多同时可進行 10 項搜索設置。
